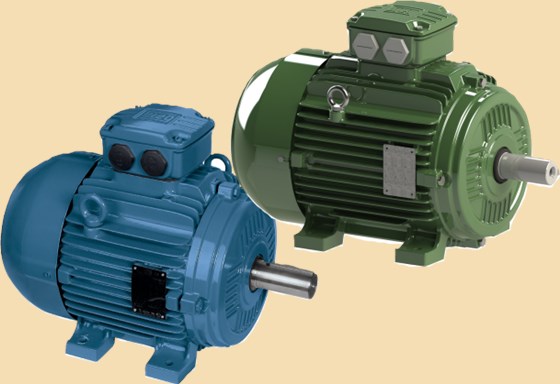

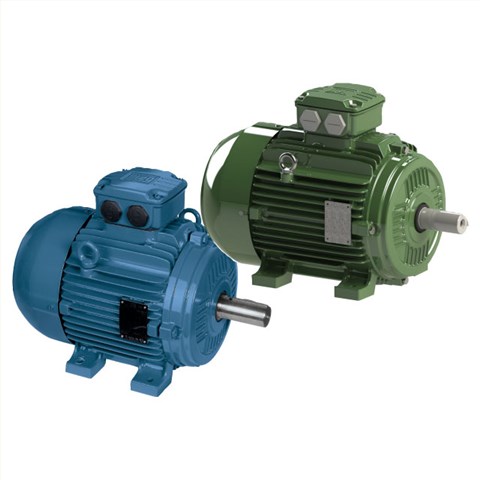

低压工业电机
低压三相异步电动机采用GB755/IEC60034、防爆GB3836/IEC60079等国内外标准，功率等级、安装尺寸符合国际电工委员会（IEC）标准。产品制造精良、性能优异，运行稳定。
-

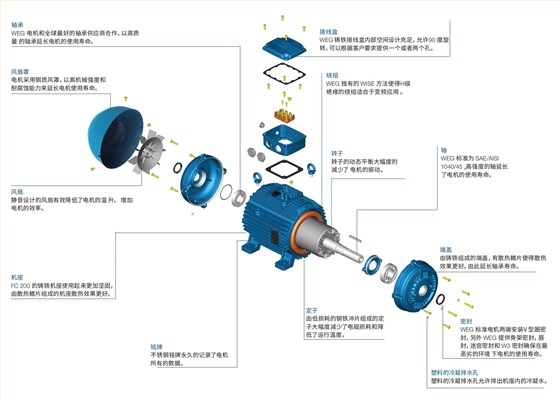

结构详情
-
- 01 机座和端盖
机座可为铸铁机座或铝机座，铸铁机座和端盖均由FC- 200 供足够的机械强度以满足最苛刻的应用需求。为了方便 铸铁制成，不仅有利于改善热传导性能，而且能够提安装，机座号112M及以上的型号均配有吊环。
所有端盖均设计有排污孔以排出机座内的冷凝水。排污 孔由排污塞塞紧，既可排出冷凝水，又符合防护等级要求。

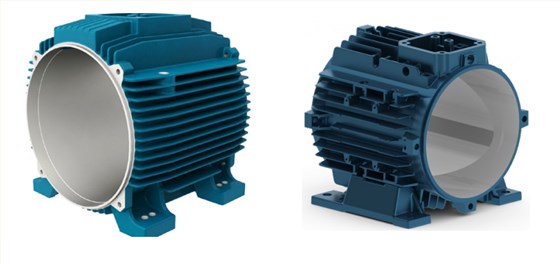

铸铁机座 （左）和铝壳机座 （右）
- 01 机座和端盖
-
- 02 接地
W21铸铁电机80至200机座上设计有两个接地：一个接地位于接线盒内，另外一个位于机座上。
机座号225至355在接线盒内有一个接地，机座上有两个接地。铝机座电机标配一个接地，位于接线盒内。
铸铁机座 （左）和铝壳机座 （右）
- 02 接地
-
03 风扇罩
机座号63 至355 的电机标准采用钢质风罩。

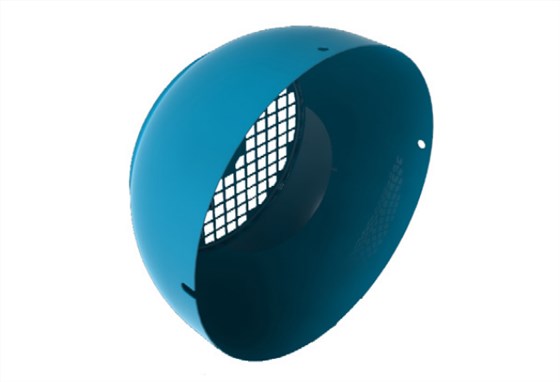

钢质风罩
-

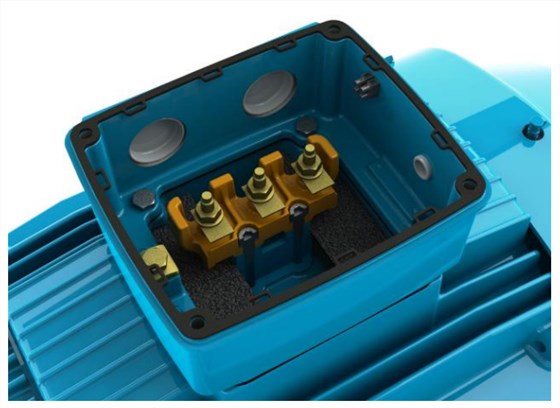

04 接线盒
同机座和端盖一样，接线盒也是采用 为了便于接线，接线盒内部留有充足的空间，并可 FC-200 铸铁制成。 90度旋转，安装十分灵活。

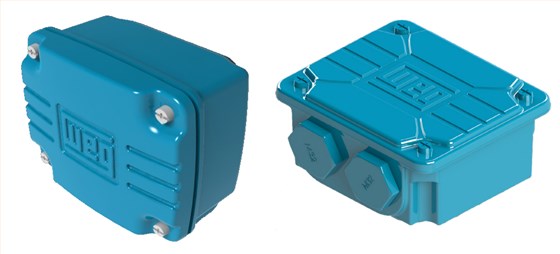

铸铁接线盒 (铸铁电机） （左）和铝制接线盒 (铝壳电机） （右）
连接导线上不仅印有符合IEC 60034-8 标准的标志，而且配有指定的接线端子。绕组电压为380V 的W21电机配备玻纤增强不饱和聚酯团状模塑料(BMC)接线柱，如下图所示。

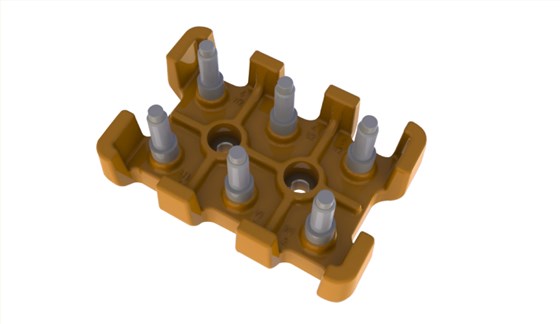

六端子接线柱
-

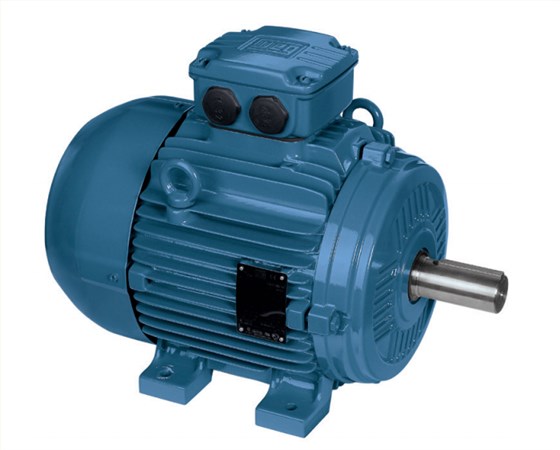

W21_IE3
通过高效电机的应用，减少CO2的排放并帮助实现可持续发展
IEC60034-30-1.2014 标准中的 IE4 效率是鼠笼式电机达到的超高效率，如今价格也已经达到合理的范围。
其实提高现有工业应用效率最佳的解决方案是直接置换高效的新电机。但为什么 IE4 电机还没有被广泛的使用呢？ 也许会有人说是因为IE4 的电机比IE2 电机以及IE3 电机价格要高。
其实这种想法也不能算错，但是在电机寿命周期中，采购费用只占到维护以及耗能成本的 1%，实际上使用IE4电机更能帮助客户节约更多的成本。
-

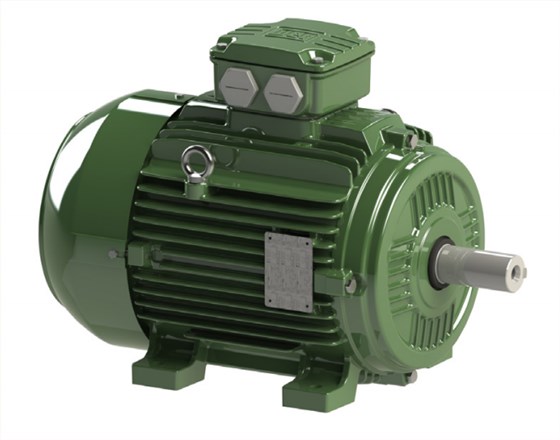

W21_IE4
高效电机在减少CO2排量的同时也在工业领域提高了效率
举个例子，根据国际能源机构（IEA）的指导方针，每1,000KWh 可以释放504kg的CO2，那么和 IE1 标准效率电机做比较，一台 3KW 的 IE3 超高效电机大约每年可以减少1,000kg 的CO2，而一台 250KW 的IE3 超高效率电机可以减少25,000kg。
模拟及查询高效电机 CO2 排放减少量及投资回报周期，请登录 www.weg.net。
W21 系列高效电机可满足不同的工业应用与需求。
|
|

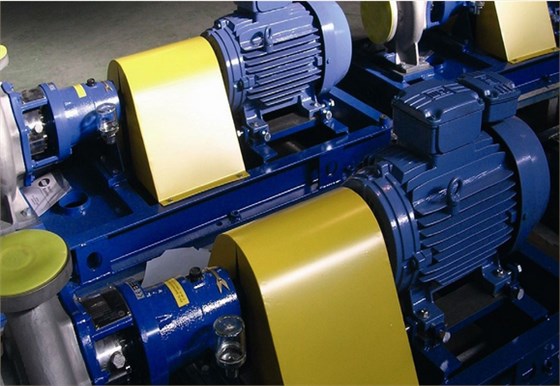

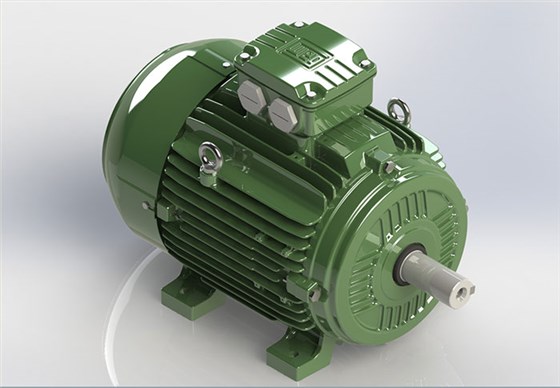

铸铁机座
|
|
|
标准特性： 电气： 绝缘等级：F(B，AT=80 K) 环境温度：40℃，海拔1000米 电压：机座 80-100，220-240/380-415V(50Hz) // 440-460V(60Hz) 连接方式 △-△/YY//Y-Y 机座112及以上，380-415/660-690 (50Hz) //440-460V(60Hz) 连接方式 △-△/YY//△-△ 服务系数：1.00 设计：N 连续工作制：S1 热保护：机座160及以上，带 PTC 热敏电阻(每相一个) |
|
可选特性： 电气： 绝缘等级：H H设计 热保护：机座 132 及以下， 可选配 PTC 热敏电阻双金属片热保护器(Thermostat)或PT100 机械： 其它安装方式 防护等级：IP56，IP65，IP66，IPW55，IPW56等等 密封：唇封，油封，迷宫环(机座132及以上) 加热带 双轴伸 机座160及以上，可选配滚柱轴承 |
机械： 机座：80至355M/L 鼠笼转子(铸铝) 防护等级：IP55 冷却方式：TEFC(全封闭式风扇冷却) 密封：V型密封圈 油漆颜色：IE2-RAL 5009 IE3 -RAL 5009 IE4 -RAL 6002 机座225及以上，带加油装置 接线盒米制螺纹 排污孔 振动等级A |
|
|

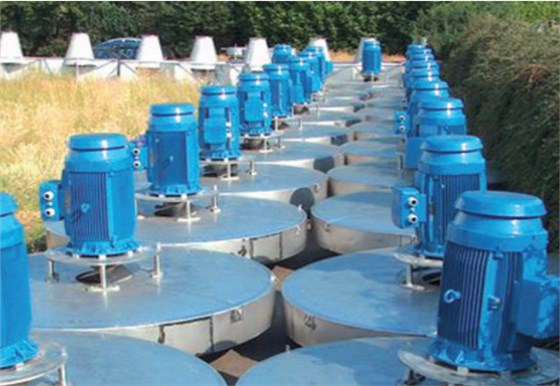

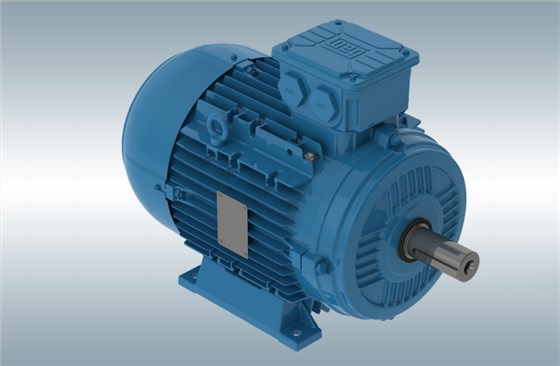

铝壳机座
|
|
|
标准特性： 电气： 绝缘等级：F(B，AT=80 K) 环境温度：40℃，海拔1000米 电压：机座 63-100，220-240/380-415V(50Hz) // 440-460V(60Hz) 连接方式 △-△/YY//Y-Y 机座112及以上，380-415/660-690 (50Hz) //440-460V(60Hz) 连接方式 △-△/YY//△-△ 服务系数：1.00 设计：N 连续工作制：S1 热保护：机座160及以上，带 PTC 热敏电阻(每相一个) |
|
可选特性： 电气： 绝缘等级：H H设计 热保护：机座 132 及以下， 可选配PTC热敏电阻双金属片热保护器 (Thermostat) 或PT100 机械： 其它安装方式 防护等级：IP56，IP65，IP66，IPW55，IPW56等等 密封：唇封，油封，迷宫环(机座132及以上) 加热带 双轴伸 |
机械： 机座：63至200M/L 鼠笼转子(铸铝) 防护等级：IP55 冷却方式：TEFC(全封闭式风扇冷却) 密封：V型密封圈 油漆颜色：IE2-RAL 5009 IE3 -RAL 5009 接线盒米制螺纹 排污孔 振动等级A |
|
|

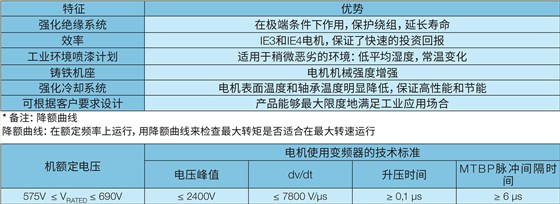

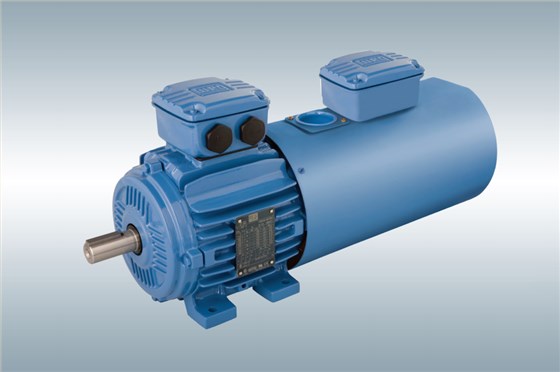

W21 变频电机W21 满足系列电机特别设计增加电机变频使用性能。变频电机在WEG变频电机要求前提下可以在一个很宽的速度范围内运行而不出现过热问题。 由于采用特殊的绝缘，在电机和变频器之间不需要使用任何电抗器和滤波器来保护绝缘系统。
标准特性： 电气： 绝缘等级：F（B，AT=80 K） 环境温度：40℃，海拔1000米 |
|
|
电压：机座 63-100，220-240/380-415V(50Hz) // 440-460V(60Hz) 连接方式 △-△/YY//Y-Y 机座112-355，380-415/660-690 (50Hz) //440-460V(60Hz) 连接方式 △-△/YY//△-△ 服务系数：1.00 设计：N 连续工作制：S1 热保护：机座160及以上，带 PTC 热敏电阻(每相一个)
机械： 机座：63至355M/L 鼠笼转子(铸铝) 防护等级：IP55 |
|
可选特性： 电气： 绝缘等级：H H设计 热保护：机座 132 及以下， 可选配PTC热敏电阻双金属保护器或PT100 机械： 其它安装方式 防护等级：IP56，IP65，IP66，IPW55，IPW56等等 密封：唇封，油封，迷宫环(机座132及以上) 加热带 机座160及以上，可选配滚柱轴承 |
机座材料：63至200M/L铝机座 80至355M/L 铸铁机座 冷却方式：机座90-355M/L TEBC(全封闭式强制通风冷却) 机座90-355M/L TEBC(全封闭式强制通风冷却) 密封：V型密封圈 油漆颜色：IE2-RAL 5009 IE3 -RAL 5009 IE4 -RAL 6002 接线盒米制螺纹 排污孔 振动等级A |
