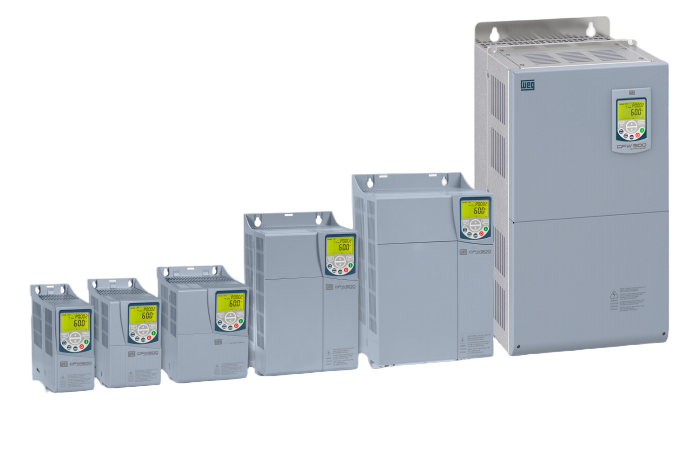

采用现代设计，变速驱动器CFW500是高性能VSD，适用于需要对三相感应电动机进行速度和转矩控制的应用。该设备具有无传感器矢量控制，闭环矢量控制或标量V/F控制。它还具有SoftPLC软件，该软件增加了PLC（可编程逻辑控制器）功能，安全功能（STO和SS1）-使机器...
全国统一询价热线
18115359296采用现代设计，变速驱动器CFW500是高性能VSD，适用于需要对三相感应电动机进行速度和转矩控制的应用。该设备具有无传感器矢量控制，闭环矢量控制或标量V/F控制。它还具有SoftPLC软件，该软件增加了PLC（可编程逻辑控制器）功能，安全功能（STO和SS1）-使机器操作更容易以及泵的安全要求，Pump Genius为泵系统和可选的插入式模块增加了专用功能，为任何应用提供了灵活，优化的解决方案。
操作界面 (HMI)
查看、设置和控制所有参数
根据用户的选择，在显示屏上最多可指示三个参数值
定向启动和参数分组

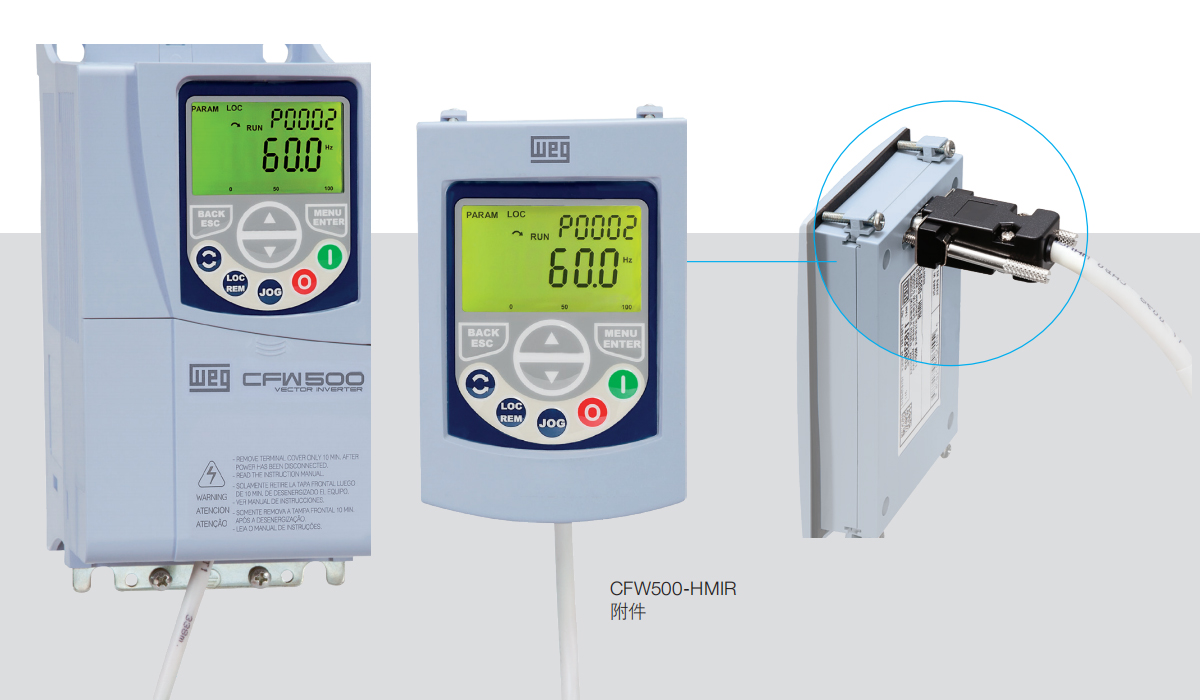

说明：CFW500的操作界面 (HMI) 是不可移动的，对于远程操面板，请根据第12页的附件表使用CFW500-HMIR附件。
操作界面 (HMI)
机器控制台和柜机解决方案。

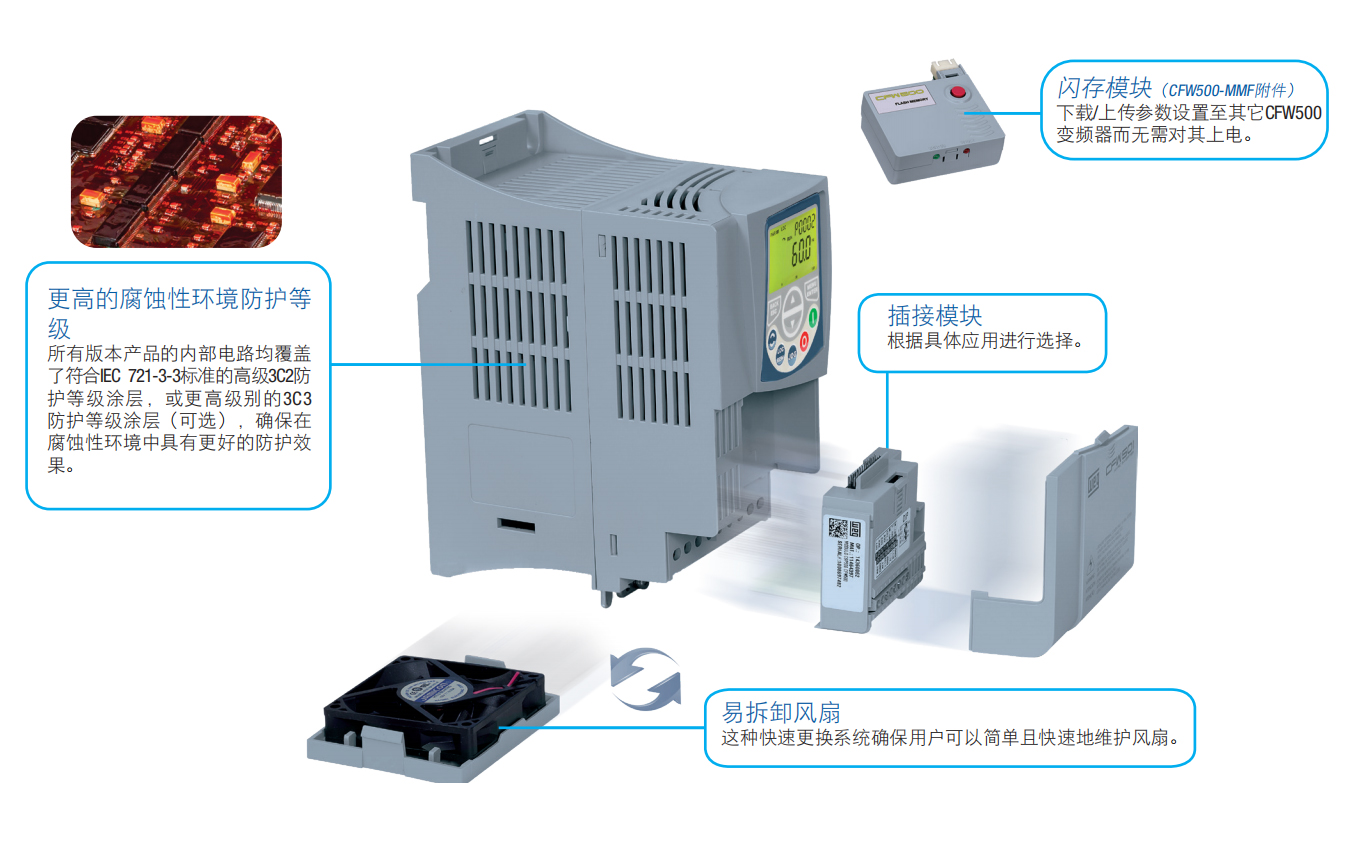

CFW500采用了现代化的设计理念，让用户可根据需求选择合 适的配置，不仅具有极佳的灵活性，而且能够提供卓越的性 能。对于插接模块版本，变频器自带了CFW500-IOS模块。对 于未配置插接模块的版本，用户可根据需要选择合适的插接 模块（每个变频器可扩展一个模块）。所有插接模块均内置 了RS485 Modbus-RTU。
CFW500的安装非常简单，并且通过标配的LCD显示屏的操作 面板(HMI)，用户可使用导航菜单直观地配置和操作变频 器。通过闪存模块，它还能够将现有的参数设置从一台 CFW500直接下载到其它装置而无需对设备上电。

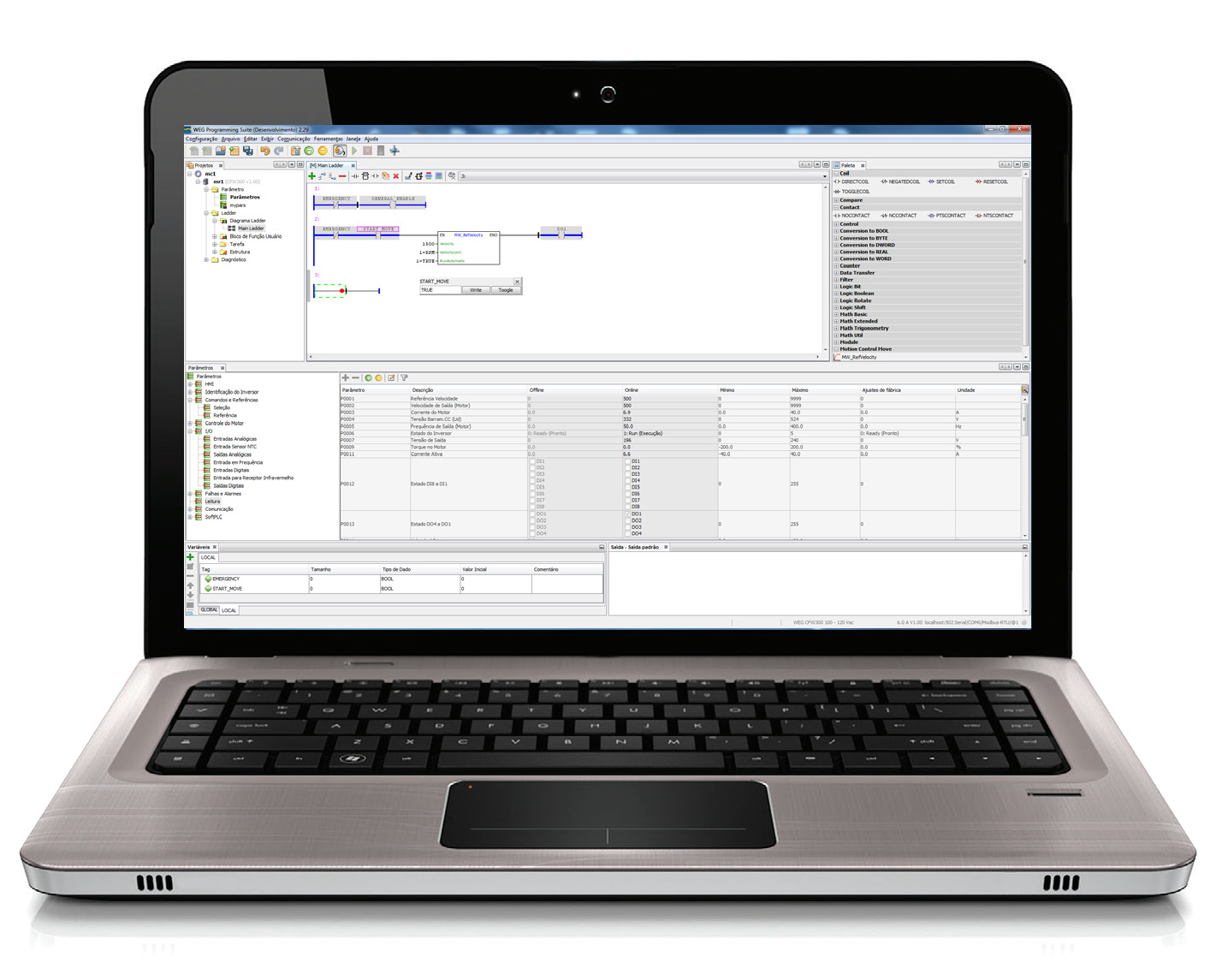

让CFW500能更灵活的通过编 辑程序来增加功能，让用户可以像 使用小型PLC(可编程逻辑控制 器)一样执行和调试程序，将 CFW500根据应用来定制并集成软件 于变频器内。WLP编程软件可通过 以下网页免费获取： www.weg.net。
|
保护参数的密码 特殊工程单位(RPM、ºC、Nm、mA、%、kW、kWh等) 备份所有参数(通过CFW500的SuperDrive G2软件、存储卡或存 储器) 最多可将两组不同的参数保存在CFW500的存储器上 根据应用要求设置开关频率 通过电位计设置参考速度 多速度控制，最多可设置8个可编程速度 滑差补偿 手动或自动扭矩提升(V/F标量模式)，或自动调节(VVW矢量 模式) 加速/减速斜坡 |
“S” 型斜坡 直流制动 内部动态制动(结构尺寸为B及以上规格的产品) 闭环控制中的PID控制器 飞车启动/穿越 睡眠模式 跳跃频率或频率范围功能 过载或过热保护 过电流保护 直流电压抑制 故障记录 |

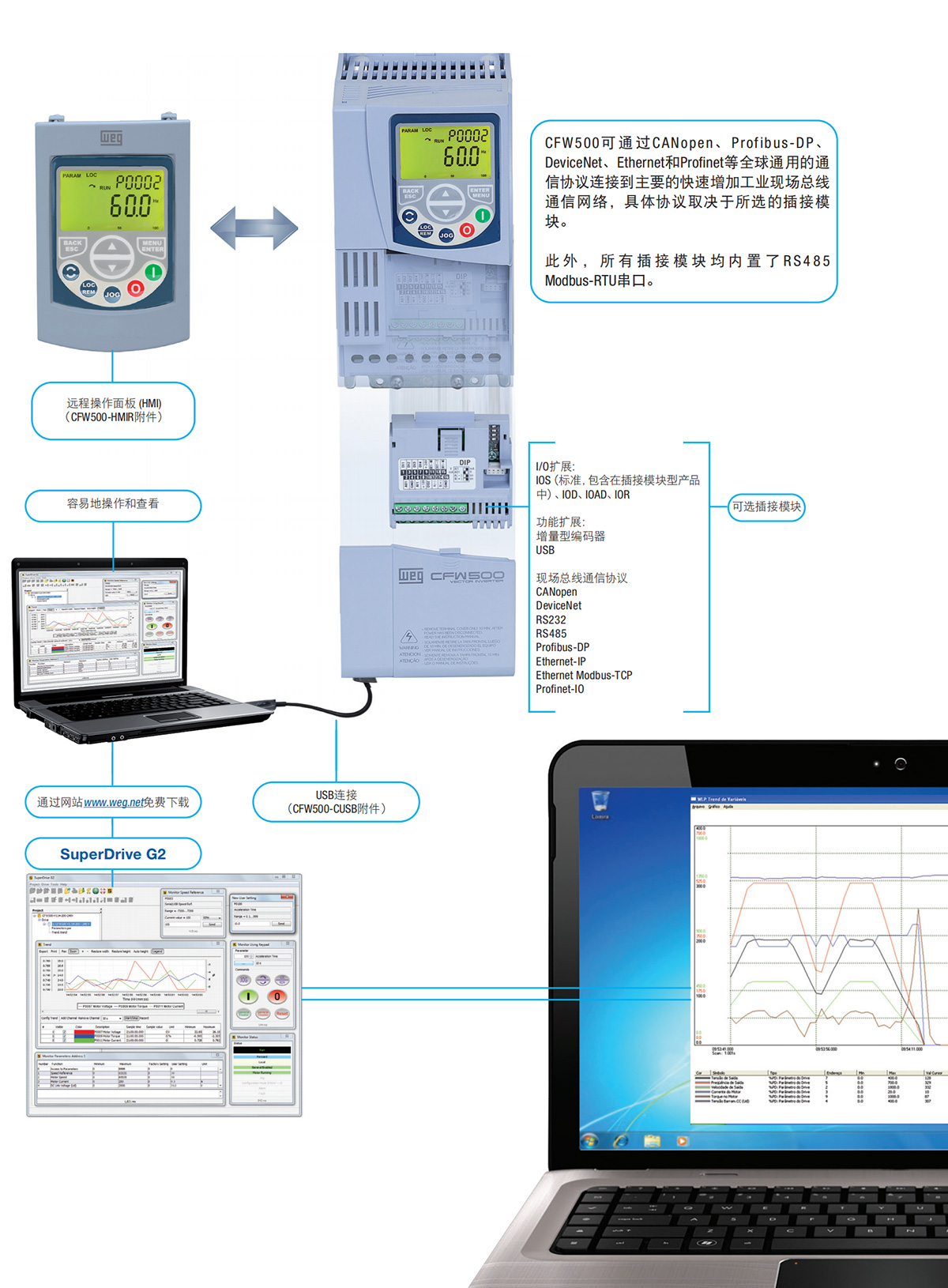

通过SuperDrive G2软件，用户可在个人电脑上更改、监控和 图形化地查看CFW500的参数变量。
趋势功能
在SuperDrive G2软件中在线监视参数和其它变量的趋势图。
如果由于操作机器故障而发生危险事件，则可用于降低风险并确保 人员和环境的安全。 嵌入式安全功能 STO 和 SS1 为机器制造商提 供了一种经济有效的解决方案，以设计保护措施并降低工业机器和 过程中意外移动和危险移动的风险。
优势
CFW500 驱动器中集成了安全功能，可以更轻松地满足机器和应用程序的安全要求
更少的组件，无需额外的布线，节省空间和安装成本
更简便的安装、调试和维护
没有机电组件，意味着响应更快，生产率更高
由于具有较高的安全性能等级 SIL3，带有安全模块 的 CFW500 可以避免将外部安全继电器用于电缆和 紧急按钮监控
|
|
|
 |

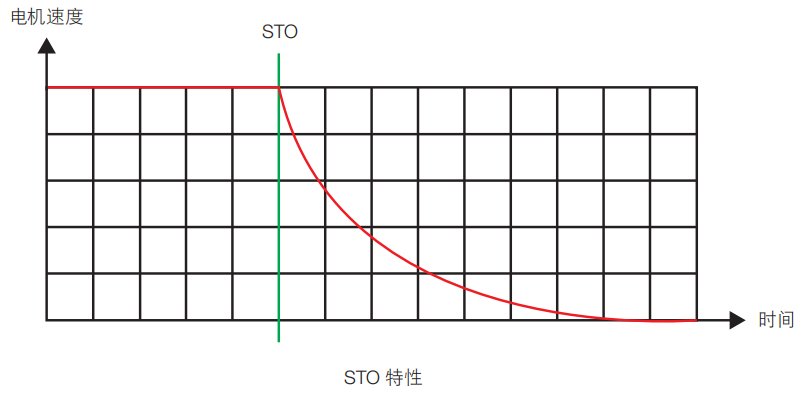

STO ( 安全转矩关断 ) 此功能会立即关闭驱动器输出到电动机的电源，从而禁止提 供扭矩产生的能量。 STO 还用于防止机械意外启动或紧急停机， 满足停机类别 0（IEC 60204-1）。 适用于可以通过负载转矩或摩擦使电动机在足够短的时间 内停止，或者电动机惯性停车至与安全无关的情况。 |
|
|
|
 |

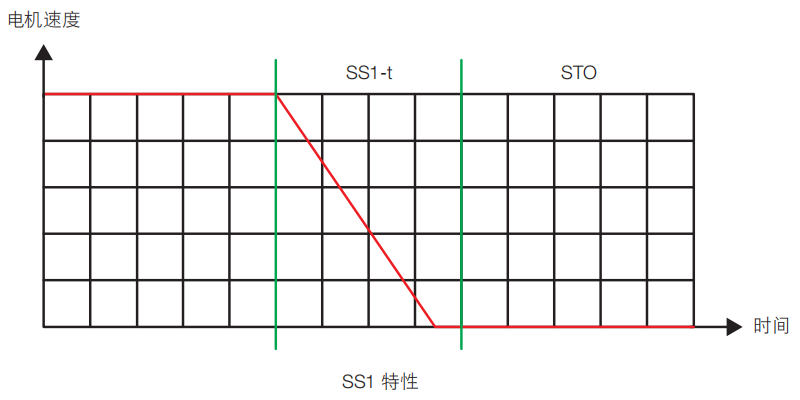

SS1 ( 安全停止 1) 此功能启用电机减速，然后在延迟时间后激活 STO 功能。 SS1 可用于实现受控停止，然后断电，从而满足 IEC 60204-1 的停 止类别 1。如果发生与安全相关的故障，则驱动器必须尽快停 止然后进入 STO 状态，则使用此功能。 通过 SS1 功能停止驱动器可以降低危险风险，无需外部安全 计时器，可以提高机器的生产率，并可以减少机器中的安全距 离。 原因是与仅使用 STO 功能相比，主动停止驱动器。 |
注意：1）CFW500…Y2 版本提供安全功能 STO 和 SS1。 它符合 IEC 61800-5-2，EN ISO 13849-1，EN 62061，IEC 61508 和 IEC 60204-1 的安全性能 SIL 3 / PL e 要求。
节能

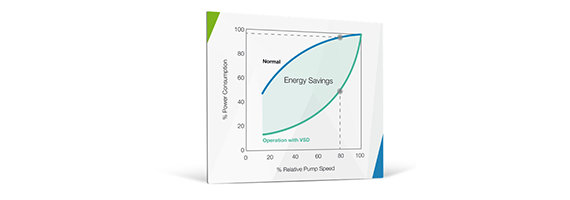

CFW500配合Pump Genius Multipump软件使用可提升泵的性能并 节约电能。这种解决方案与WEG W22 Premium电机相结合，即 使只稍微降低泵的转速，也能够将电能消耗降低约15%，从而为 地球的可持续发展做出贡献。
管道破裂报警
Pump Genius软件可通过泵的负载和速度信息检测泵是否比正 常状态消耗了更多的能量，从而自动产生管道破裂警报信号。此 外，通过监测系统压力，当设置的最大压力触发管道堵塞报警， 可判断管道阻塞。

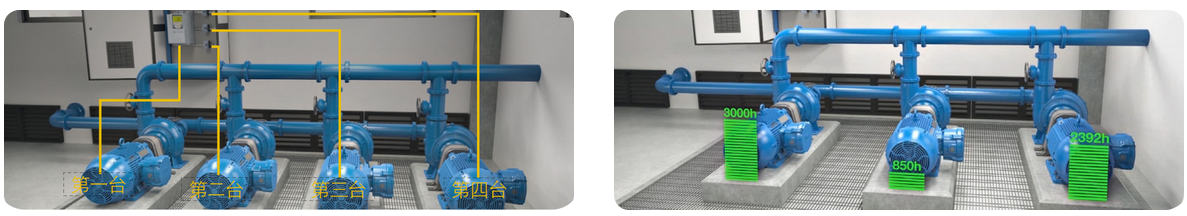

固定或浮动控制
当采用固定控制方式时，CFW500可并行控制两至四台泵，但这些泵均为相同的泵。当采用浮动控制方式时，CFW500可控制两至三台 泵，并且变频器驱动的泵可根据转速要求予以改变。用户可选择是否按照预设的顺序或旋转方式启动泵，通过监控每台泵的运行时 序逻辑决定启动或停止哪台泵。适用于CFW500的PumpGenius Multipump软件可通过网站www.weg.net下载。更多详细信息请参考产品 目录或编程手册。
