永磁电机
  • 永磁电机

永磁电机

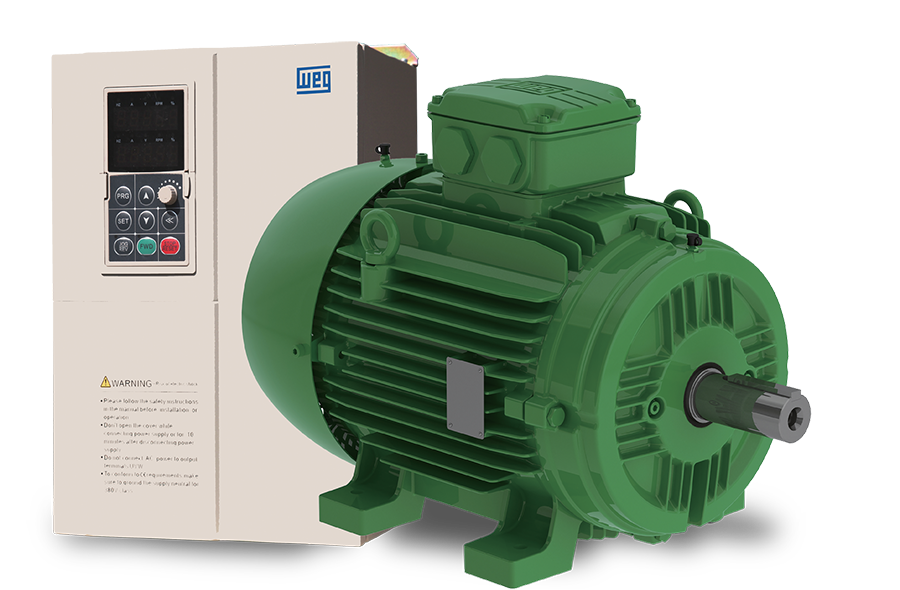

21 Magnet 驱动系统由Super Premium IE4(GB1)效率和Ultra Premium IE5效率的永磁电机和变频器组合而成,完 美适用于对调速, 低转速精确控制,低噪音和设计紧凑等有严格要求的应用。

全国统一询价热线

18115359296
立即联系我们

永磁电机

21 Magnet 驱动系统由Super Premium IE4(GB1)效率和Ultra Premium IE5效率的永磁电机和变频器组合而成,完 美适用于对调速, 低转速精确控制,低噪音和设计紧凑等有严格要求的应用。

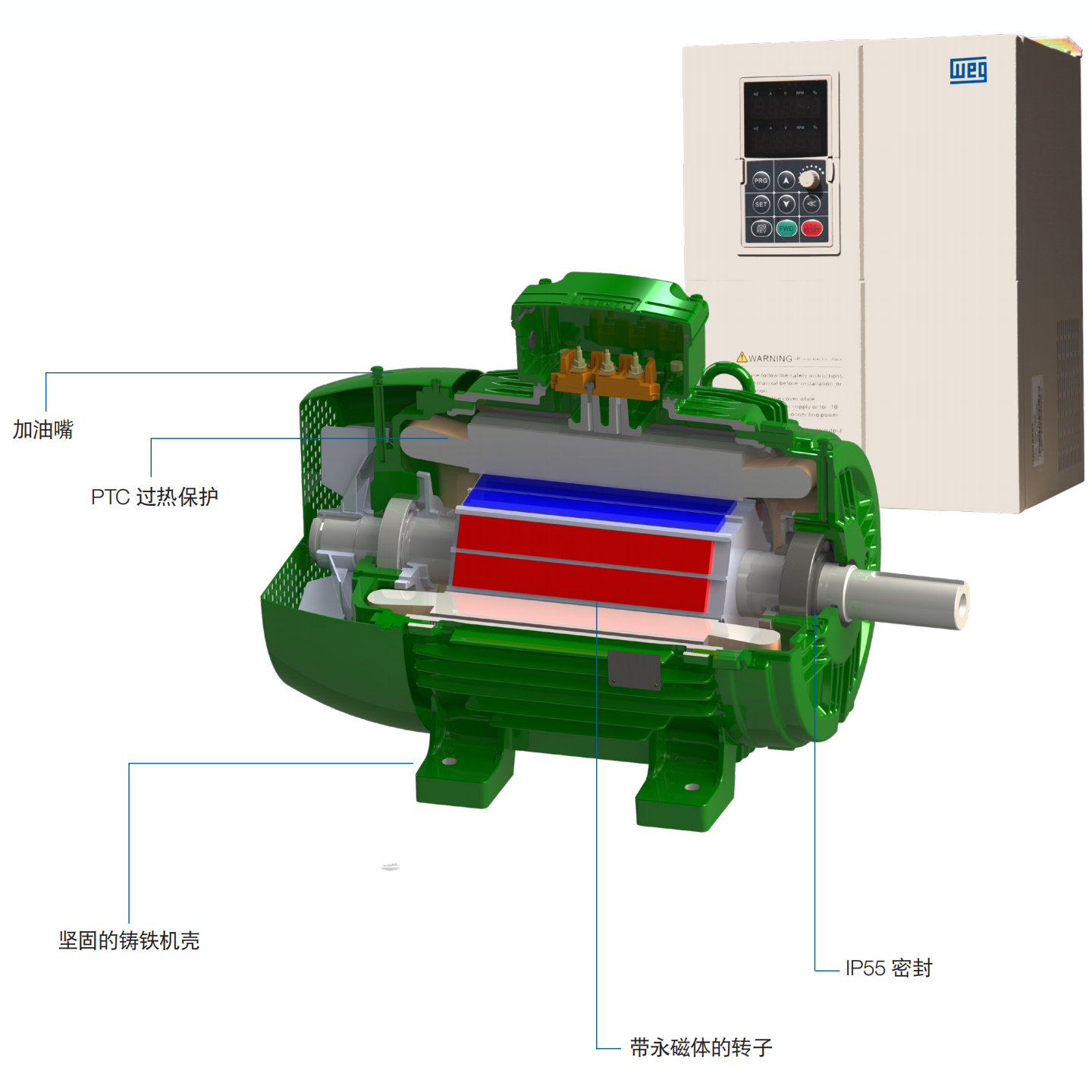

永磁电机

永磁电机

W21 Magnet 电机特性

功率范围:4 至 300 kW

机座:132S 至 315S/M

转速:3000, 1500和 1000 rpm

电压:380 V

防护等级:IP55

轴承密封:V型圈

绝缘等级:F(ΔT 80K)

服务系数:1.00

热保护装置:PTO

安装方式:B3T

TEFC (IC 411) 或 TEBC (IC416) 根据 IEC 60034-6

超速运行的可能性

提供可选特性

WEGPM 变频器

电源:380 V

无传感器矢量控制:WEGPM变频器将电机从零调速到额定转速

远程操作接口(人机互动触摸屏)

通信协议和辅助配件:Profibus,Modbus-RTU适用于各种负载













W21 Magnet lE4 and lE5

W21 Magnet 电机产品线提供两种能效的电机:Super Premium IE4(GB1) 和 Ultra Premium (IE5)。高端技术的应用为永磁电机带来了创新、高效和可靠。

W21 Magnet - Super Premium IE4 (GB1)

更大的功率密度 - 减少质量和体积

W21 Magnet Super Premium IE4 (GB1) 能效电机符合IEC标准 60034-30-1中 IE4 效率等级,以及中国标准 GB30253-2013(永磁同步电机能效和能效等级的最小允许值)中 GB1 效率等级。

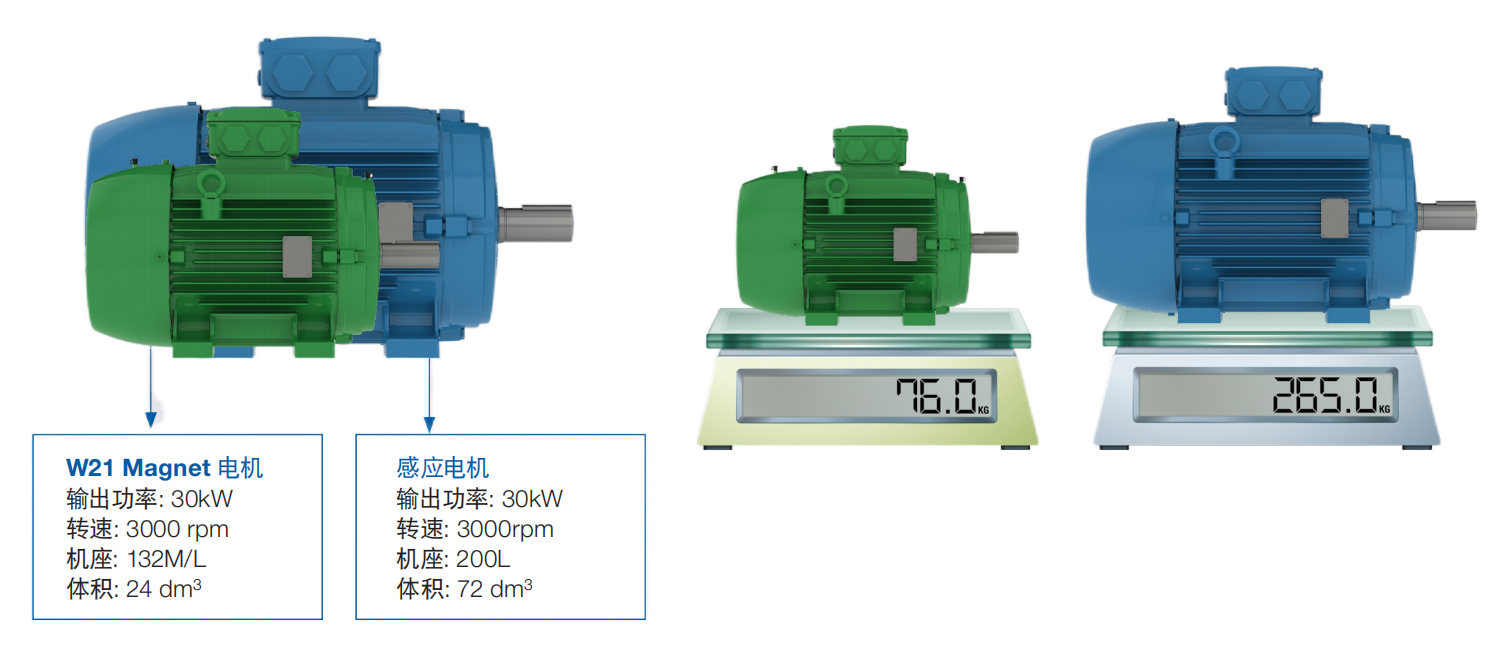

插入到转子中的永磁体确保了电气损耗可观的降幅,从而降低了电机温度,使得可以使用更小的机壳尺寸。 与具有相同输出和速度的感应电机相比,同等 W21Magnet 电机的质量和体积减少最高达 70%(参见下面的示例)。W21 Magnet 电机的轴和轴承能够在更小的机壳尺寸里承受更高的功率和扭矩。 即使在低速情况下,W21 Magnet 电机的温升也维持较低水平。


迈腾

当您使用一台 W21 Magnet 电机 替换 IE2 (GB3) 感应电机时,降噪效果最高可达到 12 dBA*, 可以为在操作环境内的工作人员提供更好的听力保护。



用于比较的电机是 IE2 (GB3) 效率的感应电机和 W21 Magnet 电机- 45 和 55kW

W21 Magnet 电机



当您使用一台 W21 Magnet Ultra Premium 电机 替换IE2 (GB3) 感应电机时, 一年时间下来节省的能耗折合约9000 元人民币*。



W21 Magnet - Ultra Premium (IE5)

最高的能效等级,

减小的机座,性能优异

W21 Magnet Ultra Premium (IE5) 能效电机可提供市场上最高的能效水平, 与Super Premium (IE4)能效电机相比,损耗降低 20%。与感应电机相比,W21 Magnet Ultra Premium (IE5) 能效电机减小一个机壳尺寸。W21 Magnet Ultra Premium (IE5) 是WEG 技术向工业领域提供效率高,质量高,节省能耗和总体成本降低的又一例证。

用于比较的电机为 37kW 1500 rpm 的电机, 假设全年 365 天 24 小时全天候运转,平均能源费用为每 kWh 1 元人民币。

迈腾机电


W21 Magnet 电机的属性和优势

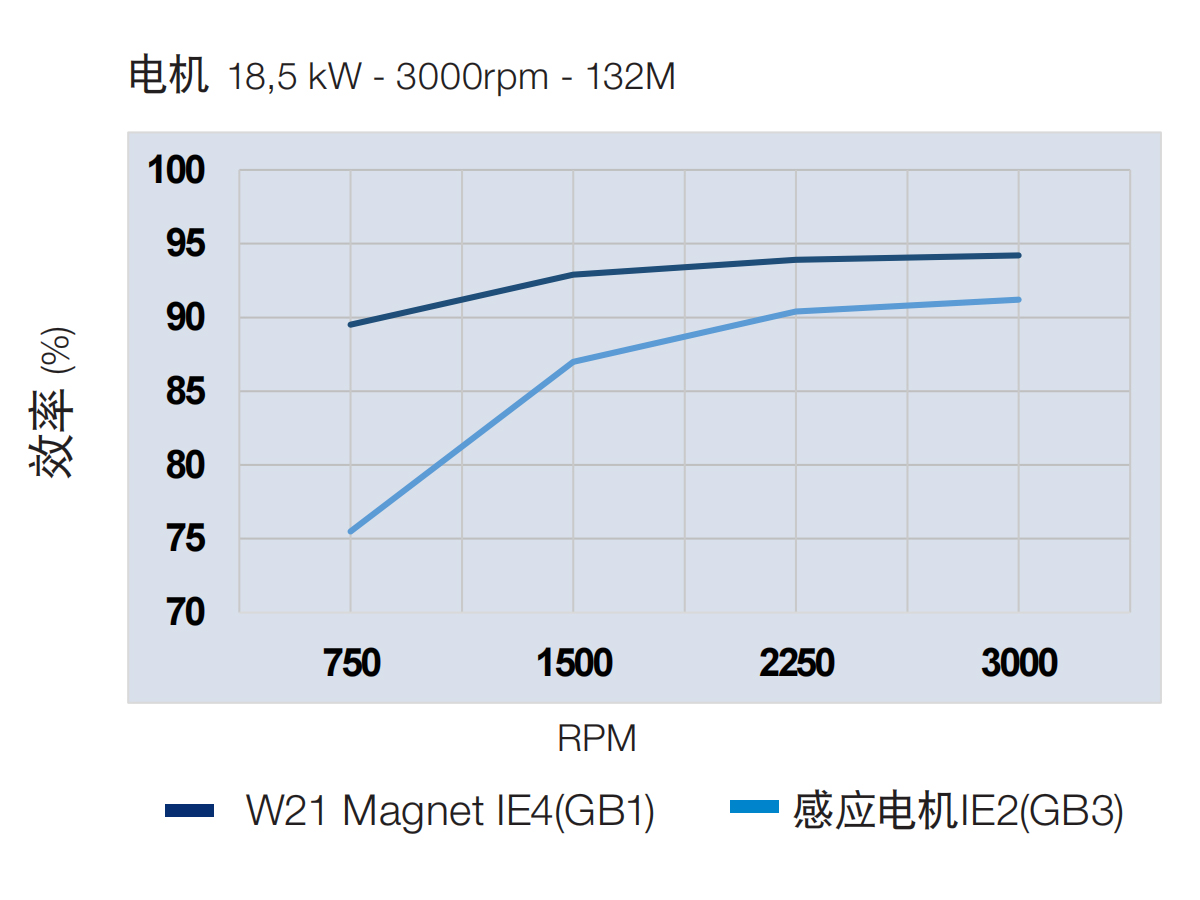

电机在全范围转速或负载下提供卓越效率


W21 Magnet 电机不论速度或负载如何,均可提供卓越的效率,与变频器驱动的感应电机相比,节能高达30%。


W21 Magnet 电机

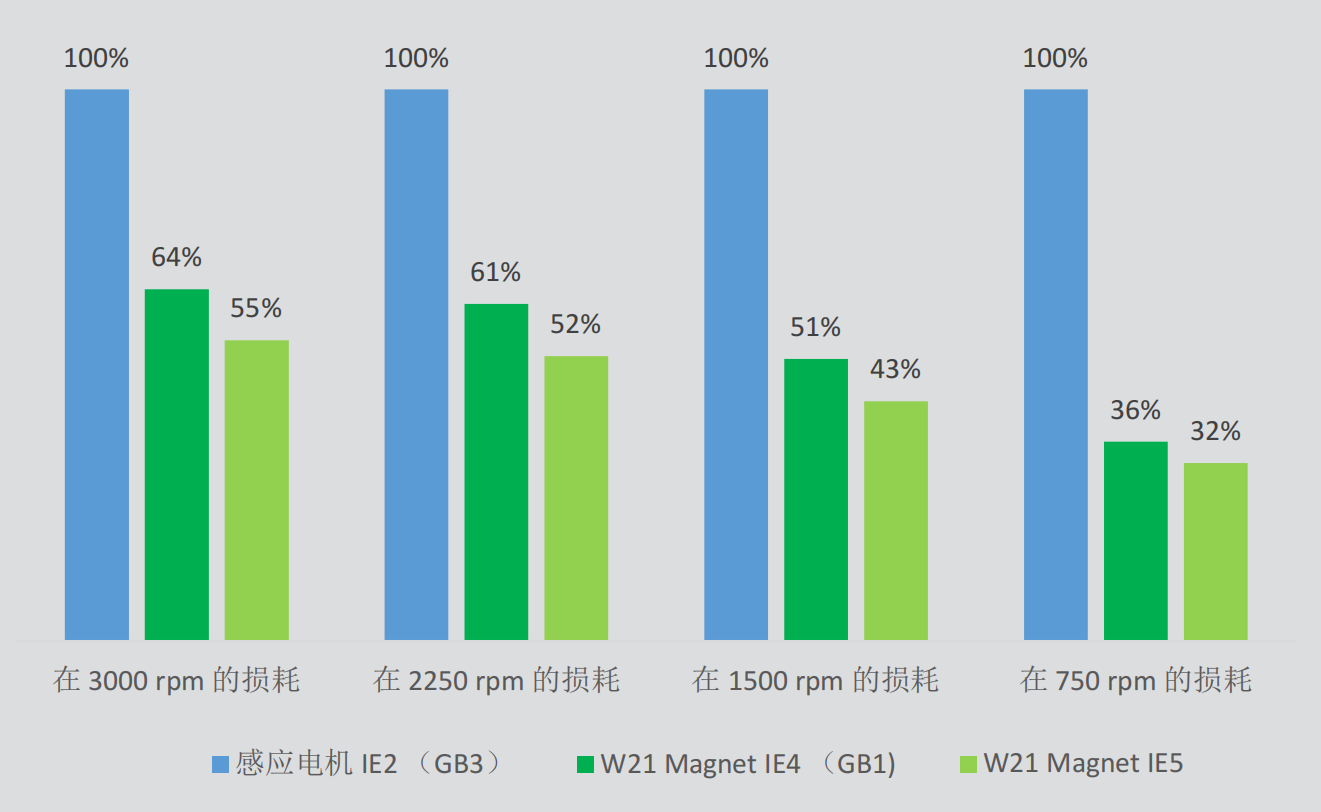

电机损耗降低

迈腾机电

图: 用于比较的电机为铸铁机座 IE2(GB3) 感应电机,W21 Magnet IE4(GB1) 电机和 W21 Magnet IE5 电机,均为18.5 kW - 3000 rpm

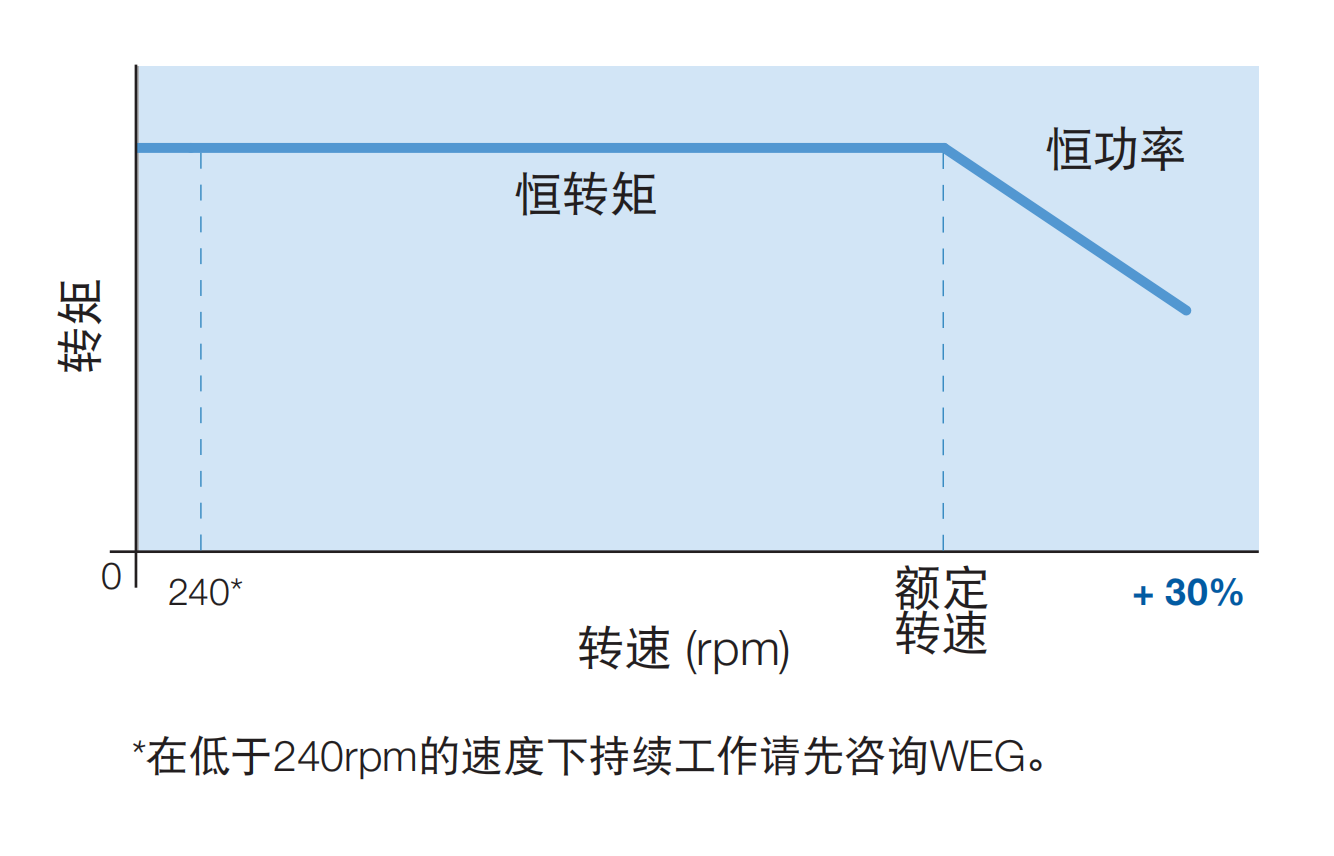

在宽泛的调速范围内维持恒转矩

在宽泛的调速范围内维持恒转矩


W21 Magnet 电机可以以恒转矩在很宽的转速范围内运 行,无需使用强制通风。 这一特性使其成为需要速度变 化和恒定转矩的应用的理想选择,即使在低速情况下,也 不需要编码器。

W21 Magnet 电机能够以最高高于其额定速度 30% 的 速度运行,而无需使用特殊组件。

WISE 绝缘系统


独家 WISE 绝缘系统 (WEG Insulation System Evolution)。 为使电机在配套变频器运行时的耐久性和可靠性达到最大化,WEG 开发了WISE 系统,从而改善了与电机绝缘系统相关的所有生产进程中涉及到的材料,如电线,绝 缘薄膜,浸渍系统,浸渍材料,电缆及其他部件。

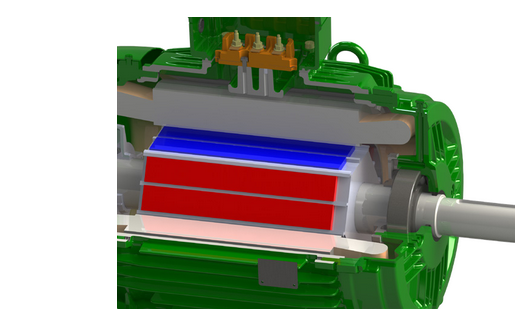

永磁体


W21 Magnet 电机采用强力永久磁铁,这种磁铁由钕,铁和硼 (NdFeB) 组 合而成,通常被称为稀土磁体,该磁铁比传统的铁氧体磁铁坚硬十八倍。 为了提供优异的机械强度和耐腐蚀性,钕铁硼磁体覆盖有保护性环氧树脂 涂层。

永磁体

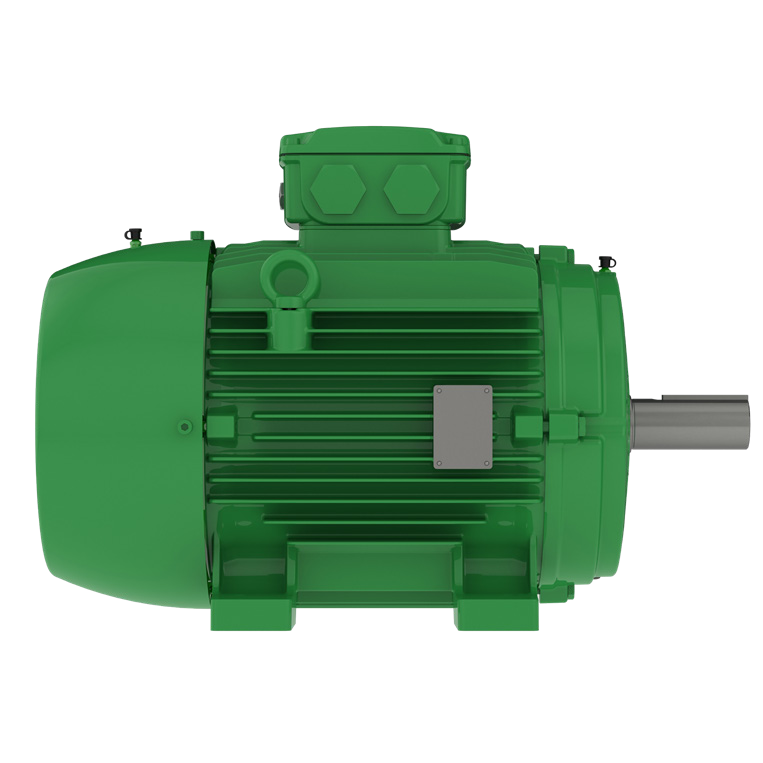

新 W21 平台

新 W21 平台

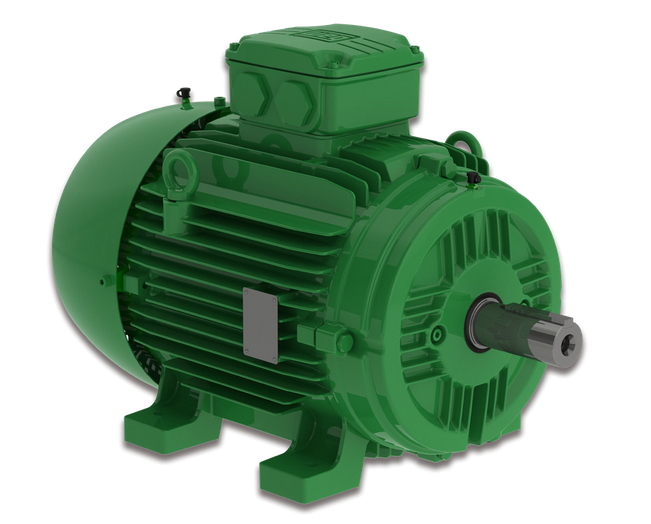

新W21 Magnet 电机延承了已取得卓越成就的W21感应电机系列的相同的创新特点:

减少空气扩散并改善冷却的机座结构

具有更大内部空间的接线盒,以便于电缆管理

坚固的底脚使得电机校准和安装更加简便

坚硬的铸铁结构提供了高机械强度和低振动等级

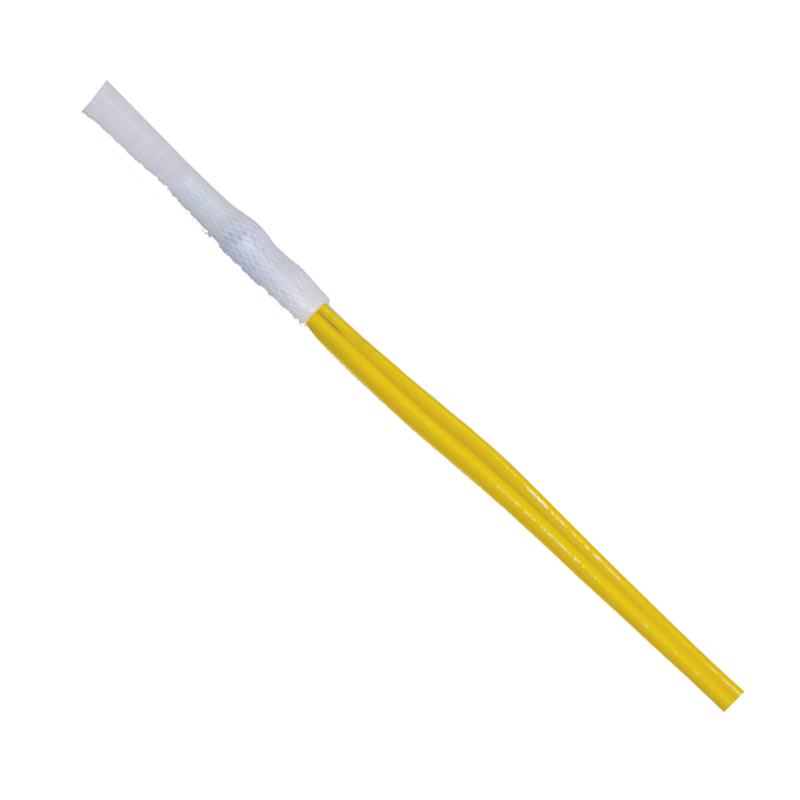

热保护装置


W21 Magnet 电机内置 PTC(正温度系数)热敏电阻,能够提供全面的保护,防止由于缺相,过载和欠压或过压而导致的过热。

热保护装置

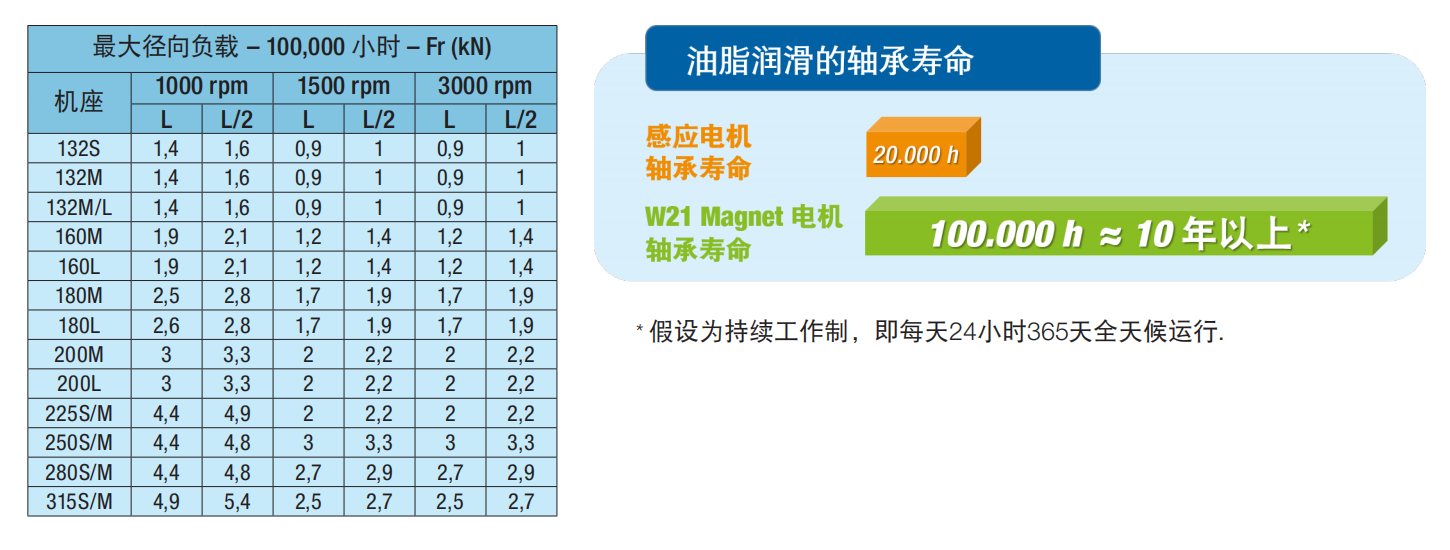

轴承寿命高达 100,000 小时


W21 Magnet 电机配备的轴承可提供高达100,000小时的L10寿命。 所有的电机都配有开放式轴承和带加油嘴的端盖, 允许重新润滑,从而减少停机维护时间。

轴承寿命高达 100,000 小时
