W50中高压电机

产品所属分类: WEG高压电机
    W50电机可提供优异的性能,并能够满足严格的能效和安全标准要求。在产品的设计中,通过使用一系列复杂的计算机辅助工具对电机的电磁性能、结构设计以及热性能进行分析和优化,从而设计了这款结构紧凑、坚固耐用且性能优越的产品。
    订购热线:181-6838-7190


    W50-新一代WEG重载电机

    W50系列电机提供多种选项配置,可满足各种高性能和高可靠性应用要求。

    随着行业应用中对电机结构紧凑性和能效要求的不断增加,开发具有更高性能、质量、可靠性以及超越用户要求的新产品日益重要。在这种背景下,WEG电机公司推出了全新的重载系列电机:W50。

    W50电机可提供优异的性能,并能够满足最严格的能效和安全标准要求。在产品的设计中,通过使用一系列复杂的计算机辅助工具对电机的电磁性能、结构设计以及热性能进行分析和优化,从而设计了这款结构紧凑、坚固耐用且性能优越的产品。电机的机座确保了电机拥有高机械强度,而其风扇提供了极佳的散热能力,从而使电机的寿命更长,能效更高。为了减少浪费和二氧化碳排放,W50系列电机还对供应链进行了优化,进一步强化了WEG集团关心绿色生态的理念。

    W50电机的主要特点和优势

    1、紧凑的结构设计

    2、模块化结构

    3、低振动等级

    4、高热效率

    5、高能效

    6、高机械强度

    7、在最严苛的使用条件下仍具有高性能

    8、低启动电流

    9、可配合变频器使用

    W50电机分解图

    W50电机分解图

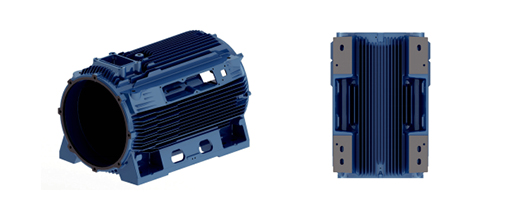

    W50电机机座

    W50系列电机机座的材质是FC-200铸铁,能够承受高强度机械冲击,确保了最佳的散热效果和高机械强度,并减小了机械振动,甚至可减少其它振动源传递过来的振动。此外,机座上遍布的散热片可以在前部形成更好的散热区域,从而帮助在整个电机上形成一致的温度分布并降低驱动端轴承的温度。因此,这种独特的散热片分布结构确保了电机拥有优异的热性能。此电机还拥有结实的整体式铸造底脚,从而具有更高的机械强度

    W50电机基座

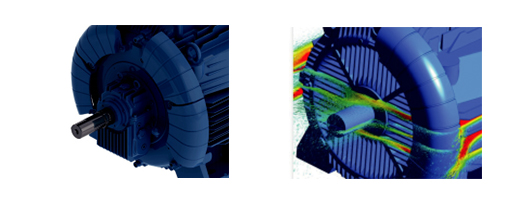

    W50电机导风板

    W50电机在驱动端轴承上还配置了一对铸铁制造的导风板。它用于保证在轴承座表面形成持续、稳定的气流,从而显著降低轴承温度,进而可以延长润滑周期和提高轴承寿命。采用滑动轴承的电机配置了两对导风板。

    W50电机导风板

    值得一提的是,为了确保电机正常运行,电机通风进气口不能被阻塞,并且设备的周围必须具有足够的空间,从而将导风板入口的空气温度保持在电机主铭牌指示的最高温度之下。对于户外安装的电机,确保通风口未被阻塞,并且通风口与墙壁之前至少保持导风板直径1/4的间隙以确保通风系统的气流自由流动。对于室内安装,除了离墙最小距离要求之外,必须检查通风系统进气口的温度以防止电机过热。户外或立式安装的电机需要使用额外的防护罩以防止雨水和/或固体颗粒进入电机,例如,使用防雨罩。

    W50电机轴和轴承

    W50系列电机的轴符合标准IEC 60072的要求,并经过了多次分析计算才最终确定其尺寸。这些分析计算包括:考虑应力集中、扭矩、弯曲和拉压效应时的疲劳寿命计算,应力和应变分析,扭力和模态分析等。

    为了便于维护电机和安装联轴器,所有电机轴都具有螺纹中心孔。

    标准电机轴的材料是AISI4140钢材,并配备了符合ISO24911A”型键。按照客户要求,WEG公司还可提供双轴伸电机、特殊尺寸轴端设计以及其它材料的电机轴等特殊产品。

    轴承

    标准电机采用开放式球轴承,C3游隙,脂润滑。按客户要求,电机的球轴承也可采用C4游隙产品。

    所有电机的绕组上均安装了Pt-100温度传感器,这种标准配置在电机运行过程中能够有效地持续监测温度变化。

    标准电机采用了迷宫密封,也可选用INPRO/SEAL或聚四氟乙烯迷宫密封。

    W50电机轴承

    对于立式电机,标准推力可由驱动侧的球轴承或角接触轴承承受,推力的大小取决于机座的尺寸和电机转速。这种轴承配置确保了电机在不同的应用中都能拥有最佳的使用状态,并且还能防止热膨胀导致的联轴器故障。

    在直联的情况下,W50系列电机的轴承额定寿命L10h100000小时,在其它使用条件下,轴承的L10h寿命为40000小时。

    按照客户要求,我们可对不同状态下的轴承寿命L10h进行评估。

    滚动轴承的寿命取决于轴承的类型和规格、径向和轴向负载、工作条件、转速和润滑脂的寿命等。因此,轴承的寿命与其正确使用、维护和润滑息息相关。当按照建议使用适当量的润滑脂并按期添加润滑脂时,轴承的寿命可达到上述寿命。

    W50电机防腐喷漆

    此电机适用于恶劣的工业环境,如有遮盖的场所或室外,含二氧化硫、蒸汽及固体污染物的场所,高湿度环境,碱与溶剂飞溅的环境等。根据ASTM B117-03,电机的喷涂方案至少要承受1000小时的盐雾测试,并且符合ISO12944-2腐蚀类别C5(I)。

    W50电机内部防腐蚀喷漆

    高湿度可导致绝缘系统提前老化,而绝缘系统又是保证电机寿命的主要部件。当电机使用环境中的相对空气湿度在95%以下时,绝缘系统不需要额外的防护,电机内部的空间加热器即可防止在电机内部形成冷凝水滴。

    但是,当电机使用环境的相对湿度超过95%时,建议将电机内部的所有部件都喷涂环氧漆,也被称为热带防护喷漆。

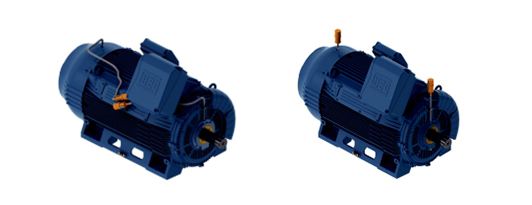

    W50特殊配件自动加油装置

    W50电机可配置自动加油装置,便于减少电机维护,尤其是当电机位于不易接近、高温或高速应用条件下。

    当电机配备这种自动加油装置时,润滑剂使用聚脲基润滑脂,润滑周期按电机铭牌指示。润滑脂容器内必须替换成相同的润滑脂或兼容的润滑脂,以确保电机平稳运行。

    润滑脂排出的方式与带注油嘴的电机相同。

    自动加油装置可安装在电机的侧面或端盖上,非常易于接近。

    W50电机自动加油装置
