如何看WEG电动机的铭牌和接线

如何看电动机的铭牌和接线

下图是一台WEG电动机的铭牌，

一般需要关注的点包括：

品牌型号：

额定参数和接接方式：

轴承型号：电动机出故障大部分是由轴承缺少润滑导致，常见的现象包括异响、发热等。由于小型电机一般没有注油嘴，所以一旦发现轴承问题，就该换了。

国外的电机一般都在铭牌上标出的轴承型号，便于准备备件和更换。而国内的电机一般没有标出轴承型号，差点匠心。

功率

单相电动机 P=U相I相×η×cosφ

三相电动机 P=√3×U线×I线×η×cosφ

书上给出电动机功率的时候，并没有把这个公式解释清楚，为什么用相电压线电压、相电流线电流、√3又是怎么来的，尤其是在接触到单相220V，三相220V，三相380V，三相1140V等电压规格之后。

首先明确定义，

相就是绕组，线就是接到绕组上的电线。

相电压——绕阻两端的电压，

线电压——火线之间的电压，

相电流——流过每一相绕组的电流，

线电流——流过导线的电流，

三相220和三相380都是指线电压，所以三相380对应单相220，而与三相220则对应单相130（国内基本无此电压规格）。以下分析采用市电三相380（单相220）。

我们先不管效率及功率因数，对于任一用电设备，其消耗的功率等于加在它两端的电压乘以流过它的电流，即P=UI 。

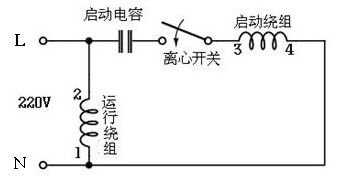

对于单相电动机，

加在运行绕组上的电压，即相电压，为 L—N之间的电压220V；

流过运行绕组的电流，即相电流，也是L线上的电流，

I相=I线

所以对于单机电动机，P=220*I

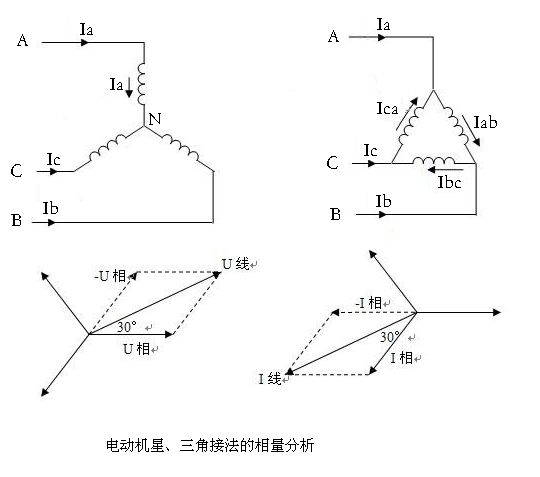

对于三相电动机，其功率为三相绕组功率之和，由于三相电机三相对称，所以P=3*P相。

对于三相星形接法的电动机：

看每一相的功率，

加在每相绕组上的电压，即相电压，为 L—N之间的电压，

U相=220，U线=√3×U相=380；

流过每相绕组的电流，即相电流，也是每根L线上的电流，

I相=I线

所以单相功率P相= U相I相= 220* I线，

三相功率P= 3*220* I线= √3*380* I线

对于三相角形接法的电动机：

看每一相的功率，

加在每相绕组上的电压，即相电压，为 L—L之间的电压，U相=380=U线；

流过每相绕组的电流，即相电流，每个线电流会分到两个绕组上，I相= I线/√3。

P相= U相I相= 380* I相=380* I线/√3 = 220*I线，

P=3*220* I线=√3*380* I线

由于测导线电流容易，用钳形表卡在电线上即可，而由于绕组被封装在电动机里，测绕组电流困难。而且，绕组能承受多大电流，那是设计电动机者的事。作用使用者，只需考虑线路能不能负担这个电流，所以功率公式中都采用线电流。

综上所述，单相电机P= 220*I线，

三相电机P=3*220* I线=√3*380* I线

再看看星三角启动问题，并不是所有电机都可以接成星形或三角形的。接线用星形还是三角形，需按铭牌接线。

对于要求星接的电动机，每相绕组的额定电压为220V，当把它接为三角形时，每相绕组承受的电压达到380V，这个过电压将破坏绕组的绝缘，烧毁电机。

对于要求角接的电动机，把它接为星形时，相电压从380V降到220V，相电流也降到1/√3，根据功率P=3*U相I相，所以功率降为1/3。在某些场合下，可能导致因为电机输出功率不够而带不动负载，导致堵转，电流急剧增加，烧毁电机。

所以，注意看铭牌，不要随意改变额定接线方式。

只有在对启动力矩要求不高时可采用星三角启动。由于现在软启和变频器可提供大转矩启动方式，且价格不高，所以星三角启动方式已很少使用。

以上内容用词不太准确，但是本专栏的意思就是以说明白为宗旨，意思清楚就行，至于具体分析，需要用到交流电路的相量分析法，留坑待填……
